Трансформатор питания для печатного монтажа ТП-125 (ТП-115)
по запросу
В корзину
В папку сравнения
Трансформатор питания для печатного монтажа ТП-125 (ТП-115)
Увеличить...
Трансформатор питания для печатного монтажа ТП-125 (ТП-115)
Увеличить...
Мин. заказ: 100 шт.

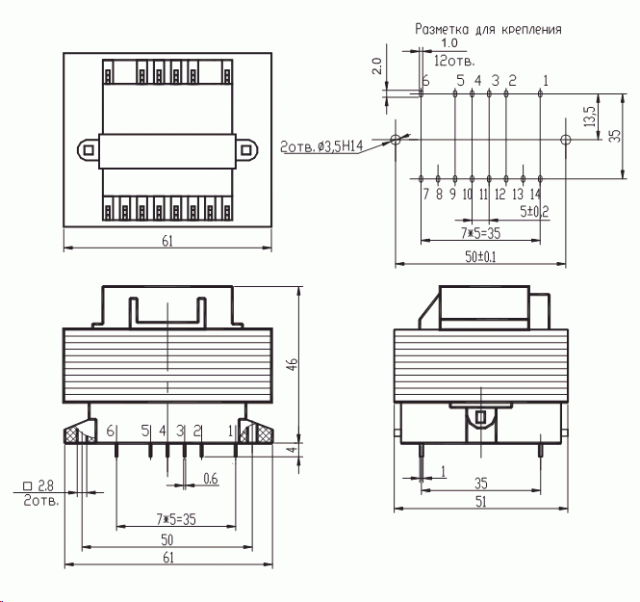

Габариты, мм: 61x51x47
Масса, кг: 0,49
Мощность, ВА: 19,5
  • Выходная мощность, ВА - 19,5
  • Масса, не более, кг - 0,49
  • Габаритные размеры, мм - 61x51x47
  • Тип магнитопровода - Пластинчатый
  • Типоразмер магнитопровода - ШI-20бx20/EI 60x20
  • Дополнительное крепление - 2-мя саморезами М3
  • Напряжение 220 подается на 1-5 выводы
модельный ряд номера выводов
вторичной обмотки
напряжение на вторичной обмотки
при номинальном токе, В
номинальный ток
вторичной обмотки, А
ТП-115-1 ТП-125-1 (13, 14) 6,0 3,25
ТП-115-3 ТП-125-3 (13, 14) 9,0 2,17
ТП-115-10 ТП-125-10 (8, 9); (12, 13) 2х15,0 0,65
ТП-115-К6 ТП-125-К6 (13, 14) 15,0 1,30

Напряжения и токи вторичных обмоток могут быть любыми по требованию заказчика в пределах существующей мощности трансформатора!
Технические характеристики:
  • Выводы обмоток располагаются с учетом шага сетки 2,5 мм
  • Конструкция каркаса обеспечивает усиленную изоляцию между I и II обмотками.
  • Трансформаторы изготавливаются в пожаробезопасном исполнении, а также с термопредохранителем в первичной обмотке и без него.
  • FK - термопредохранитель с температурой срабатывания 125° С.
  • Трансформаторы изготавливается в соответствии с ГОСТ 12.2006-87 (МЭК 65-85) п. 14.3.
  • Дополнительное механическое крепление к плате двумя самонарезающими винтами.
  • Класс трудногорючести по UL94 V-0 или V-2.
  • Допустимые отклонение вторичных напряжений ±5%.
  • Электрическая прочность изоляции:
    • первичная - магнитопровод 4000 В
    • первичная - вторичная 4000 В
    • вторичная - вторичная 600 В
    • вторичная - магнитопровод 4000 В
  • Напряжение питания 220 В ± 10%
  • Частота 50 Гц ± 0,5 Гц
Полезная информация:
Трансформаторы питания на штампованном магнитопроводе для печатного монтажа
